鍛造とは

金属素材を打撃・加圧することによって、金属内部の隙間をつぶし、結晶を微細化し、
目的の形状に成形することである。

鍛造の特徴

  • ・材料使用量の抑制
  • ・切削工程の省略(加工代の削減)
  • ・金属内部組織の改善
  • ・高強度・強靭性
  • ・軽量化

ファイバーフロー(鍛流線)とは

鍛造品には地層切断面のような製品形状に沿ったファイバーフローが形成されるため、高強度・耐久性・衝撃値などが得られ、安全性を必要とする重要な部品に使用されています。つまり、金属は結晶組織によって構成されていますが、加工した際にはこの結晶がつぶれて引き伸ばされたり、寸断されたりします。この金属組織のもつ流れをファイバーフロー、もしくは鍛流線といいます。金属の強度を見定める上では大切な概念の一つです。

熱間鍛造機における型打可能範囲

熱間鍛造機における型打可能範囲

熱間鍛造機における型打可能範囲

鍛造と鋳造の違い、鍛造の分類

鍛造と鋳造の違いは
  鍛 造 鋳 造
加工方式 ・溶融しない程度に加熱した金属を金型に押し込み成型する。 ・溶かした金属液を型に流し込み、成型する。
メリット
  • ・圧縮する際、金属粒子が緻密になり、強度が上がり、薄い肉厚の製品が可能。
  • ・応力が少ない。
  • ・デザインに自由度があり、複雑な形状でも製造が可能。
  • ・コストがやや低め。
デメリット
  • ・設備の投入は大きい。
  • ・コストがやや高め。
  • ・製品形状に制限がかかる。
  • ・硬度の確保には限度がある。
  • ・内部応力が残る場合がある。
鍛造の分類
『鍛造温度』による分類
  • 熱間鍛造(hot forging):素材の変形抵抗を減少させるために再結晶温度以上の高温に加熱して成形する。
  • 温間鍛造(warm forging):再結晶温度以下且常温より高い温度で成形する。
  • 冷間鍛造(cold forging):再結晶温度以下の常温で成形する。仕上がりの製品の寸法精度が熱間鍛造より優れる。
『変形方法』による分類
  • 型鍛造(die forging):型彫りされた金型を用いて型内で圧縮加工する方法である。
  • 自由鍛造(free forging):加工物を治具を用いてハンマー等で鍛鍊成形を行う。

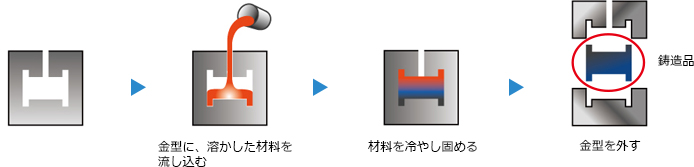

<鋳造工程>

鋳造工程

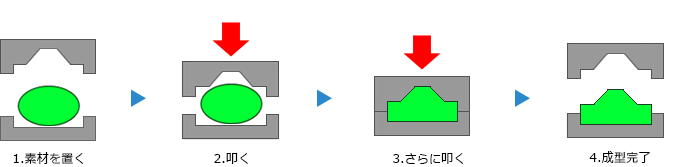

<鍛造工程>ハンマー、プレス等の設備や金型を用いて、材料に圧力、打撃を加えることにより、必要な形状に成形する。

鍛造工程
